一、系統介紹

       高速碰撞力測量系統，把高頻率碰撞力傳感器和現代數字測量技術結合起來，采用高精度碰撞力傳感器和 現代的高速采集系統，以及相關的專業軟件實現對碰撞力、沖擊力、撞擊力等快速瞬間力值的整個過程的監測和測量。碰撞、沖擊、撞擊過程包含巨大能量交換,是一個毫秒到秒量級的短時程動態過程,本質上是一個復雜的沖擊動力學問題。現有各種規范中的計算公式都是經驗公式,都是基于剛體或彈性體整體碰撞的簡單理論,用于解析動態力學過程是不合適的。該文通過沖擊動力學理論,把力傳感器和現代數字測量技術結合起來，采用高精度力傳感器和現代的告訴采集系統，以及相關的專業軟件實現對沖擊力的整個過程的監測和測量。

二、系統組成

1、碰撞力傳感器
2、高速數據采集儀（單路/多路）
3、力值分析管理軟件

三、功能介紹

       數據采集設備上位機軟件界面簡潔，功能簡單實用。包含有菜單設置、數據采集、數據分析、歷史數據查詢，Excel報表的生成等。軟件當前界面可同時顯示4通道的數據，其余通道可翻頁顯示，系統采樣周期可調，采樣通道數目軟件可調電壓信號輸入范圍軟件可調能。
主要功能：
    對稱重傳感器、壓力變送器、位移傳感器等各類傳感器采集到的數據通過數據采集卡采集到計算機。
    軟件可以設置采集頻率，較高可達30kHz。可以對碰撞、撞擊、爆炸、等等時間內的力值、壓強、扭矩值等物理量的突變進行放心的采集。
    軟件根據所采集到的數據繪制時間-力值的曲線圖，以便更直觀觀測數據的變化過程及規律。并可以設置門限報警等功能。
輸入信號：±25mV      頻率信號（0~30kHz）
采集速率：1次/秒~3萬次/秒 （用戶可根據自己的情況設定）
數據記錄：可將采集數據生成excel或txt形式的數據文件。
報表生成：可根據用戶的產品信息生成通用格式的報表。
數據分析：對采集到的數據進行較大值、最小值、平均值計算。
報表行時間間隔由用戶自由設置。
曲線組合由用戶設置。
報表列組合由用戶設置，具有較大、最小、平均值統計功能。
曲線分析極為方便快捷，實時曲線、歷史曲線界面一致，操作方便。
儀表及測量通道選用由用戶組合，4位、5位顯示儀表通用。
實時數據顯示根據顯示屏自動調整顯示數據個數、大小和位置。
*曲線可分辨存盤周期最快0.1秒的數據，實時曲線、歷史曲線均可（可根據用戶需求進行功能定制）
擴展支持：
1、測試數據可以按指定的方式顯示圖形曲線，利用鼠標可方便地對曲線進行放大或者縮小，能讀取相應的測試點數值，并可自動計算較大值、最小值及平均值。
2、軟件支持被測試件或者測試項目編號，可條碼輸入，方便進行數據管理。
3、在用戶提供報表樣本時，可以定制測試報表。
4、支持曲線打印，曲線導出至圖片文件，數據導出至EXCEL 等操作。
5、可選的開關量輸入輸出通道可用來在測試時讀取相關狀態及輸出控制信號，以便組成各種全動的控制系統。例如可用來控制閥門、空壓機、加熱器、油缸等設備的起停，或者當某一設備反饋回位置信號時，控制數據采集的開始或者結束。（此項功能需要用戶在訂貨時提供相關的控制流程）

四、注意事項
1、傳感器安裝的時候要注意碰撞的方向要與傳感器受力方向一致
2、傳感器與變送器連接的時候四芯屏蔽線的屏蔽端要接外殼
3、用戶須注意電源的開關順序，使用時要求先將采集卡連至計算機，而后開啟供電源電源；關閉時先關信號源電源，后將設備斷電。
4、將采集卡拔離計算機后，請間隔一定時間再重新插入。拔插過快有可能造成計算機系統配置驅動異常，此時請重新拔插采集卡。

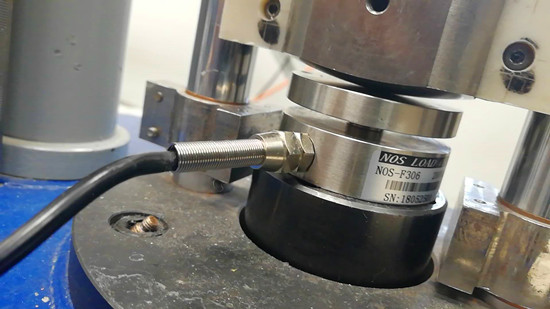

五、應用案例
